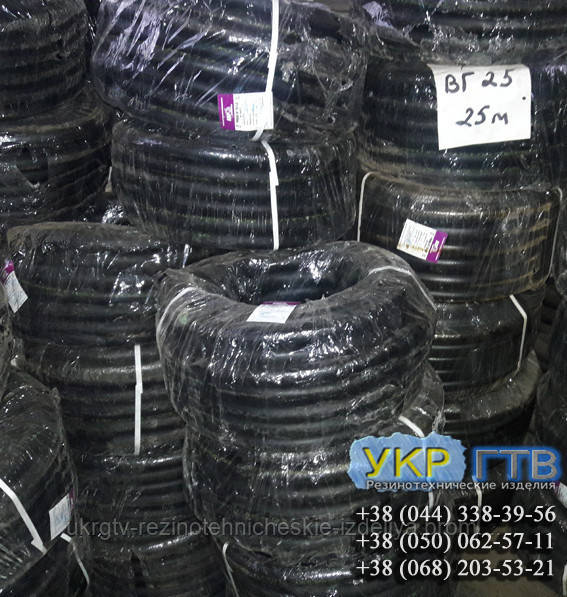

Рукав (шланг) напірний для води (В, ВГ) 16 мм ГОСТ 18698-79



ГОСТ 18698-79: НАПОРНІ ГОДОВІ РУКАВА З ТЕКСТИЛЬНИМ КАРКАСОМ



ОПИС І ТЕХНІЧНА ХАРАКТЕРИСТИКА



        Рукави гумові опорні для води з текстильним каркасом застосовуються як гнучкі трубопроводи для подавання під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного та тропічного клімату. Шланг напірний армований (також часто званий рукавом) забороняється застосовувати для газового різання та зварювання металів, а також використовувати як рукав для автомобілів, сільськогосподарської техніки та замість напірних рукавів спеціального призначення.



     Рукав (шланг) по ГОСТу 18698-79 мають в основі каркас (текстильний), зсередини та зовні гумові шари, а також один або більше (залежно від діаметра випущених рукавів) шару тканинної прокладки. Рукави належать до класу напірних. Армований шланг для води випускається партіями. Кожна партія проходить приймальні випробування на відповідність вимогам Технічних Уловів. Від кожної партії відбираються випробувальні зразки, які перевіряються на герметичність пневматичним і гідравлічним тиском



Рукав для подавання води поділяються на такі типи:

ТИП В II – Призначення:

Вода технічна (без присадок), розчини неорганічних кислот і лугової концентрації до 20% (крім розчинів азотної кислоти)

Робоча температура: до +70 °C.

Тиск: 6,3ам; 10атм

ТИП ВГ III - Призначення:



Гаряча вода

Робоча температура: до +100 °C.

Тиск: 6,3ам; 10 атм.



     Текстильний каркас, розташований усередині такого рукава, може містити один або кілька шарів, що являють собою особливий тип високоміцної без добової тканини. Шланги опорні для води гарячою з тканинним посиленням герметичні, мають п'ятиразовий розривний запас міцності



Приклад умовного позначення:

Рукав ВГ 38-10атм ГОСТ 18698-79

ВГ — клас рукава (робоче середовище)

38 — внутрішній діаметр (мм)

10 атм — робочий тиск (атм)

ГОСТ 18698-79 — Національний стандарт



РОЗМІРИ ШЛАНГА РУКАВА "В":



Довжина бухти                        30 - 50 м

Внутрішній діаметр         14 мм  16 мм  18 мм   20 мм  25 мм  32 мм 50 мм  75 мм  100 мм  150 мм



РОЗМІРИ ШЛАНГА "ВГ":



Довжина бухти:                      30 - 50 м

Внутрішній діаметр:        14 мм   16 мм   18 мм    20 мм   25 мм   32 мм



ОБЛАСТ ЗАСТОСУВАННЯ РУКА НАПОРНОГО ДЛЯ ВОДИ

          Рукави гумові напірні з текстильним каркасом ГОСТ 18698-79 застосовуються в промисловості повсюдно, оскільки є ідеальним варіантом для облаштування гнучких трубопроводів, що витримують чималий тиск. Рукави можуть застосовуватися для перекачування під тиском рідких і газових середовищ, сипких матеріалів. До особливостей такого напірного рукава треба віднести багатошарову структуру: у стінці рукава розміщено кілька шарів тканини (каркас), що надає конструкції жорсткість і міцність



ГОСТ 5398-76: РУКАВА ГОДОВІ НАПОРНО-ВСАСИВАЛЬНІ З ТЕКСТИЛЬНИМ КАРКАСОМ НЕАРМОВАНІ



       Водяні напірно-всмоктувальні шланги мають конструктивні особливості, основний з яких є наявність одного або декількох гумових і текстильних шарів плюс усередині металева спіраль, що робить можливим як подавати воду під напором, так і під час створення внутрішнього вакууму також відкачувати її способом всмоктування.



Рукави напорно-всмоктувальні для води випускаються двома групами:

• група I — всмоктувальні, вакуум 0,8 атм.;
• група II — напірно-всмоктувальні, вакуум 0,8 атм, робочий тиск 3, 5, 10 атм.



Рукави напорно-всмоктувальні всіх класів групи I герметичні під час гідравлічних тисків рівним:

• 3 атм. для рукавів внутрішнім діаметром до 75 мм;
• 2 атм. для рукавів внутрішнім діаметром понад 75 мм.



Приклад умовного позначення:

Рукав Вода 75-3атм (4 м) ГОСТ 5398-76

Вода — клас рукава (робоче середовище)

75 - внутрішній діаметр (мм)

3атм — робочий тиск (атм)

(4 м) — завдовжки рукава 4 п.м.

ГОСТ 5398-76 — Національний стандарт





РАЗМЕРЫ ШЛАНГОВ ДЛЯ ВОДЫ НАПОРНО-ВСАСЫВАЮЩИХ:



Діаметр      32 мм 38 мм 50 мм                                                        - довжина 8 м

Діаметр       65 мм 75 мм 100 мм 125 мм 150 мм 200 мм 250 мм     - довжина 4 м



СФЕРА ЗАСТОСУВАННЯ РУКАВІВ ГРІЗНОВИХ НАПОРНО-ВСАСИВНИХ

Рукави гумові напірно-всмоктувальні для води з текстильним каркасом застосовуються для всмоктування та нагнітання різних рідин. А також як гнучкі трубопроводи для транспортування (за допомогою всмоктування або нагнітання) різних рідин.





Купити рукави (шланги) напірні та напірно-всмоктувальні для води за вигідною ціною завжди можете в компанії УКРГТВ! Працюємо всією Україною!
